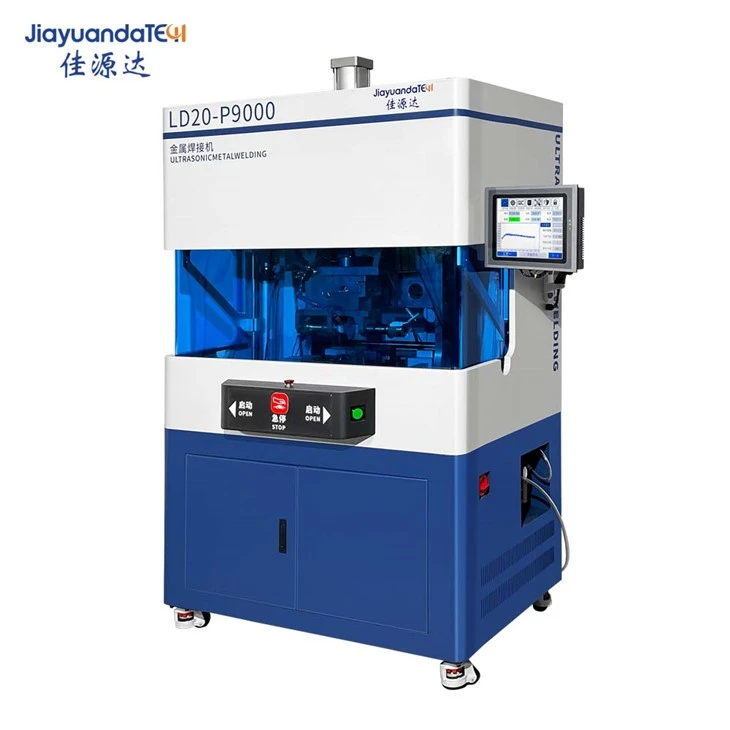

Mașină cu sudor cu ultrasunete
Mașina de sudură metalică cu ultrasunete folosește unde de vibrații de înaltă frecvență pentru a fi transmise suprafețelor a două obiecte care urmează să fie sudate . Sub presiune, suprafețele celor două obiecte sunt frecate una de cealaltă pentru a forma o fuziune între straturile moleculare . Echipamentul folosește componente importate și capete de scule de sudură de înaltă calitate pentru asamblare pentru a asigura sudarea eficientă și stabilă a bobinelor metalice, {4}Mașinile de sudură cu ultrasunete sunt eficiente în sudarea aceluiași tip de materiale metalice, dar diferite tipuri de materiale metalice și pot menține o conductivitate electrică bună după sudare. Este cea mai bună alegere pentru sudare în {6}industria electrică și auto.
În procesul de sudare a tehnologiei cu ultrasunete de sudare a metalelor, este necesar să se realizeze cooperarea reciprocă a diferitelor sisteme de cooperare pentru a forma un sistem întreg întreg integrat, o mașină de sudor cu ultrasunete, care include generator cu ultrasunete, sistem acustic și sistem mecanic . dacă gradul de coordonare și gradul de coordonare a întregului sistem sunt inconsistente, vor fi unele probleme în ceea ce privește stabilitatea, operabilitatea și realizabilitatea, care vor fi unele probleme de stabilitate, operabilitate și relativă a insensificării Sistem .
The "openness" of ultrasonic metal welding machine is relatively poor, its extension size is strictly limited to the allowable range of welding, and its joint form is still limited to lap joint, and no further technical breakthrough has been made. At the same time, the welding points of the ultrasonic metal welding machine in the process are prone to high-frequency vibration, which may cause damage to the edge of the product piesă de lucru, în special materiale grele și fragile .
Parametri
| Model de produs | L40-P800 | L20-P2000 | L20-P4500 |
| Alimentare electrică | O singură fază AC220V/AC110V comutabilă 50Hz | O singură fază AC220V/AC110V comutabilă 50Hz | O singură fază AC220V/AC110V comutabilă 50Hz |
| Alimentare cu aer | Air comprimat 0.5-0.8 MPA | Air comprimat 0.5-0.8 MPA | Air comprimat 0.5-0.8 MPA |
| Putere de vârf cu ultrasunete (W) | 500 | 1200 | 2600 |
| Puterea maximă a mașinii (W) | 600 | 1500 | 2800 |
| Frecvență cu ultrasunete (kHz) | 40 | 20 | 20 |
| Timpul maxim cu ultrasunete | 0.4s | 0.4s | 0.4s |
| Precizia reglabilă a timpului cu ultrasunete | 0.01s | 0.01s | 0.01s |
| Dimensiunea firului cu conexiune cu ultrasunete | M8*1.25 | 1/2*20UNF | 1/2*20UNF |
| Ieșire de date | Poate exporta fiecare date de sudură dintr -o unitate USB externă | Poate exporta fiecare date de sudură dintr -o unitate USB externă | Poate exporta fiecare date de sudură dintr -o unitate USB externă |
| Dimensiunea superioară a matriței (mm) | 4×4 | 4×4 8×4 | 12×4 8×4 |
| Dimensiunea matriței de jos | 20 × 20 de dezasamblare rapidă și înlocuitor | 20 × 20 de dezasamblare rapidă și înlocuitor | 20 × 20 de dezasamblare rapidă și înlocuitor |
| Numărul maxim de straturi de sudare | 20 de straturi de folie de cupru (electrod negativ) 20 de straturi de folie de aluminiu (electrod pozitiv) | 30 de straturi de folie de cupru (electrod negativ) 30 de straturi de folie de aluminiu (electrod pozitiv) | 60 straturi de folie de cupru (electrod negativ) 60 straturi de folie de aluminiu (electrod pozitiv) |
Our common metals are iron, chromium, manganese, titanium, nickel, zinc, copper, silver, aluminum, gold, etc. Generally, it is possible to weld between two metals and the same metal material. The cooling rate of metal materials is very fast. At this time, the carbon content in metal is a very important parameter, which will affect the embrittlement, Microcrack și forța de oboseală a materialelor . Volatilizarea elementelor din aliaj ale materialelor metalice, iar unele elemente de aliaj extrem de volatile se volatilizează din bazinul topit în timpul sudării . va duce la generarea de pori și este foarte probabil să producă subcut .
Funcționarea mașinii cu sudor cu ultrasunete de metal înainte de a începe programul de inspecție
Înainte de a începe programul de inspecție, mașina de sudare cu ultrasunete din metal: Pentru a demonstra mai bine pe deplin utilizarea mașinii de sudare cu ultrasunete din metal, mențineți performanța și siguranța mașinii de sudare cu ultrasunete din metal, este necesar să se ajusteze nivelul de vibrație al sistemului de vibrație, iar sistemul de vibrație al mașinii de sudură este de fiecare dată când echipamentul este utilizat sau modelul de sudură este de demontat .}}}}} {0. crucial. Before inspection, the upper welding mold and ultrasonic vibration head must be locked tightly. During inspection, the upper welding die should not come into contact with the workpiece. 2. Turn on the main power switch and the indicator light will be on.
3. Deschideți ușa capacului lateral .
4. Apăsați comutatorul de selecție la secțiunea de inspecție acustică și observați valoarea indicată pe contorul de amplitudine . timpul de deținere al fiecărui comutator de inspecție acustică nu poate depăși 3 secunde .
5. Rotiți șurubul de inspecție acustică înainte și înapoi pentru a plasa indicatorul de amplitudine la valoarea la scară scăzută . Notă: Pointerul ammetrului poate fi lipit sub valoarea de scară 1a și asigurați -vă că se află în secțiunea de scară scăzută . Sistemul de generare a vibrației și sistemul de vibrație de vibrație și sistemul de vibrație de vibrație BUN VIBRATION VIBRATION VIBRATION VIBRATION și sistem de vibrație a mașinii de vibrație bune Caracteristici .
Pentru mai multe detalii despre mașina de sudor cu ultrasunete, vă rugăm să nu ezitați să ne contactați!
