Soluție cu ultrasunete de cablu
This is a new type of servo motor driven ultrasonic cable line soldering machine, including frame, workbench, heat sink, mounting seat, sliding components, motor, control box, ultrasonic generator, transducer and horn, The top middle side of the rack is provided with a workbench, the right side of the workbench is provided with a heat dissipation device, the left side of the workbench is provided with a mounting seat, the left side of the mounting seat is prevăzut cu o tijă de reglare, iar scaunul de montare este prevăzut pe partea dreaptă.
Descriere produs:

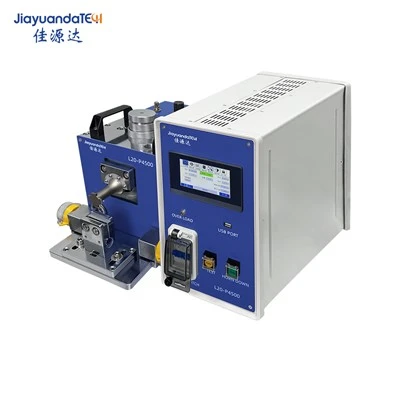

Acesta este un nou tip de mașină de sudare cu ultrasunete cu ultrasunete, cu motor servo, care constă în principal dintr -un cadru, bancă de lucru, chiuvetă de căldură, scaun de montare, componentă glisantă, motor, cutie de control, generator cu ultrasunete, traductor și pârghie de amplitudine. Structura sa specifică este următoarea: Un banc de lucru este instalat pe părțile superioare și mijlocii ale suportului, un dispozitiv de disipare a căldurii este instalat în partea dreaptă a bancului de lucru și un scaun de instalare este instalat pe partea stângă. Partea stângă a scaunului de instalare este echipată cu o tijă de reglare, iar partea dreaptă a scaunului de instalare este echipată cu o componentă glisantă. Componenta glisantă este conectată la scaunul de montare printr -o tijă de reglare, iar un motor este instalat în partea dreaptă a componentei glisante. Un generator cu ultrasunete este instalat sub motor. Această mașină este echipată cu un servo, un motor și radiator, care rezolvă problema vibrațiilor și a altor probleme în timpul funcționării mașinii de sudare cu ultrasunete din metal, îmbunătățește calitatea de procesare a mașinii de sudare cu ultrasunete din metal și poate evita, de asemenea, temperatura excesivă în timpul funcționării.
Parametri
| Model de produs | L40-P800 | L20-P2000 | L20-P4500 |
| Alimentare electrică | O singură fază AC220V/AC110V comutabilă 50Hz | O singură fază AC220V/AC110V comutabilă 50Hz | O singură fază AC220V/AC110V comutabilă 50Hz |
| Alimentare cu aer | Air comprimat 0. 5-0. 8mpa | Air comprimat 0. 5-0. 8mpa | Air comprimat 0. 5-0. 8mpa |
| Putere de vârf cu ultrasunete (W) | 500 | 1200 | 2600 |
| Puterea maximă a mașinii (W) | 600 | 1500 | 2800 |
| Frecvență cu ultrasunete (kHz) | 40 | 20 | 20 |
| Timpul maxim cu ultrasunete | 0.4s | 0.4s | 0.4s |
| Precizia reglabilă a timpului cu ultrasunete | 0.01s | 0.01s | 0.01s |
| Dimensiunea firului cu conexiune cu ultrasunete | M8*1.25 | 1/2*20UNF | 1/2*20UNF |
| Ieșire de date | Poate exporta fiecare date de sudare dintr -o unitate USB externă | Poate exporta fiecare date de sudare dintr -o unitate USB externă | Poate exporta fiecare date de sudare dintr -o unitate USB externă |
| Dimensiunea superioară a matriței (mm) | 4×4 | 4×4 8×4 | 12×4 8×4 |
| Dimensiunea matriței de jos | 20 × 20 de dezasamblare rapidă și înlocuitor | 20 × 20 de dezasamblare rapidă și înlocuitor | 20 × 20 de dezasamblare rapidă și înlocuitor |
| Numărul maxim de straturi de sudare | 20 de straturi de folie de cupru (electrod negativ) 20 de straturi de folie de aluminiu (electrod pozitiv) | 30 de straturi de folie de cupru (electrod negativ) 30 de straturi de folie de aluminiu (electrod pozitiv) | 60 straturi de folie de cupru (electrod negativ) 60 straturi de folie de aluminiu (electrod pozitiv) |
Caracteristici
1. Sudarea este fermă și fiabilă
2. Rezistența după sudare este extrem de scăzută sau aproape de zero
3. Lungimea de sudare este egală sau mai mare de 5. 0 mm (valoare de referință)
4. Distanța dintre marginea de sudare și stratul de izolare a firului este 2. 0-5. 0 mm (valoare de referință)
5. Fără strat de izolare suprasolicitat/topire
6. Fără mărgele de sudare
7. Produsul procesat are o conductivitate bună
FAQ
Î: Care este tendința viitoare de utilizare a tehnologiei cu ultrasunete pentru a suda metale?
R: Tehnologia cu ultrasunete există de mult timp. A fost utilizat pentru sudarea materialelor plastice, a țesăturilor nelegite și a materialelor de ambalare, precum și pentru tăierea cauciucului și a alimentelor din 1960. Începând cu 2017, cu dezvoltarea rapidă a automobilelor ușoare și a vehiculelor energetice noi, ultrasunetele a apărut în fața tuturor cu o altă metodă inovatoare de aplicare-ultrasonică.
Mașinile de lipit cu ultrasunete cu ultrasunete cu ultrasunete pot suda în mod fiabil cabluri de cupru sau aluminiu la piese metalice, care sunt de obicei mai mici decât palma mâinii. Aplicațiile tipice de sudare includ baterii de litiu, borne de cablu, bare de autobuz, bobine cu motor, diverse terminale și sisteme de gestionare a bateriilor.
În prezent, diverse companii de pe piață și -au dezvoltat propriile sisteme unice de sudare cu ultrasunete, inclusiv tipul de vibrații laterale și tipul de vibrații de cuplu. Fiecare are propriile avantaje, timpul tipic al ciclului de sudare este de câteva milisecunde până la 2 secunde.
Înainte de sudare, puneți terminalul și hamul de sârmă pe matrița inferioară, vârful capului de sudare (vârful sonotrodului) apasă partea superioară a hamului de sârmă, iar presiunea de sudare este aplicată deasupra zonei de sudare. Semnalul de undă sinusoidală de înaltă frecvență de 20kHz este trimis către traductor (traductor), iar transductorul iese vibrații liniare, care este transmisă în capul de sudare (Sonotrode). Sudarea durează de obicei doar câteva milisecunde.
În producția de colecționari solari în industria de utilizare termică solară, mașinile de sudare cu ultrasunete și tehnologiile cu sudare cu ultrasunete metalice au avantaje și au fost întotdeauna populare în industria auto
Pentru mai multe detalii despre mașina de lipit cu ultrasunete de cablu, vă rugăm să nu ezitați să ne contactați!
